TCL и ELTCTL – обязательно или нет?

Стандарты четко предписывают, параметры симметрии линии передачи данных (канала или постоянного соединения) необходимо подтверждать при сертификации СКС и ее отдельных компонентов на уровне национальных и международных центров сертификации, например:
  • ISO/IEC 11801 Edition 2.2 2011-06 предписывает измерять TCL и ELTCTL для канала, но не для постоянной линии.
  • ANSI/TIA-568-C. 2 предписывает измерять TCL и ELTCTL для канала, но не для постоянной линии.
  • В обоих стандартах есть требования по TCL и TCTL (или ELCTCL) к разъемам и кабелям.

Однако в стандартах не совсем четко прописано, нужно ли измерять эти параметры в полевых условиях:
  • ISO/IEC 11801 Edition 2.2 2011-06 B. 1 говорит, что измерение TCL и ELTCTL являются информативным для "Полевого тестирования" (сертификация СКС после установки на объекте).
  • ANSI/TIA-TIA 1152 не предписывают проведение установочных испытаний TCL и ELTCTL.

Из сказанного выше следует, что TCL и ELTCTL должны соответствовать требованиям и должны измеряться в лаборатории или при проведении сертификации в независимом испытательном центре. Их не обязательно тестировать в полевых условиях.
Однако это может привести к тому, что компоненты СКС плохого качества или некачественная установка будут пропущены при сертификации СКС на объекте.

Параметры симметрии линии передачи данных важны, но обычно не производятся в полевых условиях по двум причинам:
  • Только недавно полевые кабельные тестеры «научились» измерять TCL и ELTCTL.
  • Отсутствие информации о том, как эти параметры могут дополнять тесты по устранению неисправностей, которые обычно выполняются при обнаружении проблем с приложениями.

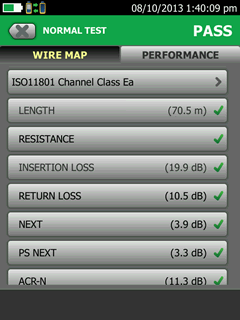

В приведенном ниже примере пользователь протестировал постоянное соединение на ISO/IEC 11801 Edition 2.2 2011-06 Class EA (аналог Cat 6A). Он прошел с хорошей запасом по всем параметрам.



Однако гигабитный коммутатор продолжал откатываться до скорости 100 Мбит/с; обратите внимание, что это была кабельная система с полосой 500 МГц.

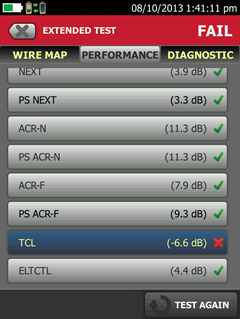

В рамках эксперимента по устранению неполадок пользователь провел измерения TCL в этом линке и сравнил результаты с нормативными требованиями ISO/IEC 11801Edition 2.2 2011-06 для канала класса EA с использованием кабельного анализатора DSX-5000.

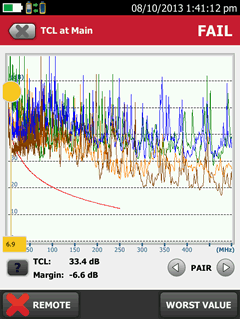

Линк не соответствовал требованиям к TCL канала EA класса ISO/IEC 11801 Edition 2.2 2011-06 и превышал границу стандарта на 6,6 дБ. Учитывая, что 6 дБ по напряжению это «коэффициент два», можно сказать, что этот линк превысил разрешенный TCL более чем вдвое.
Пользователь заменил разъемы, в надежде, что они были причиной. К сожалению, TCL все еще был плохим (параметр TCL показывает насколько хороша симметрия самого кабеля, вклад разъемов в ассииметрию незначителен) и, что еще более важно, коммутатор 1000 Мбит/с все еще продолжал откатываться к 100 Мбит / с. Это указывало на проблему с кабелем. Поэтому, был установлен новый кабель и оконцован оригинальными разъемами. Вновь проведенные измерения TCL показали значительное улучшение запаса по TCL. Теперь коммутатор работал со скоростью 1000 Мбит/с.
В отсутствие обязательного требования к полевым измерениям параметров симметрии линии передачи, решение о том, будет ли установка оцениваться на соответствие требованиям к TCL и ELTCTL, остается за установщиком/заказчиком. Конечно, в ситуации, когда на отдельных каналах приложения выдают ошибки или не работают, дополнительные измерения симметрии - это то, что необходимо сделать в первую очередь, чтобы обнаружить скрытые проблемы СКС.

Оригинал статьи на английском языке находится на сайте flukenetworks.com.
Перевод выполнен ООО "Метролсис".
